SKX 異種管用
SKX45°エルボ【ISO-P×内外面被覆鋼管用】
略称：SKX-45L

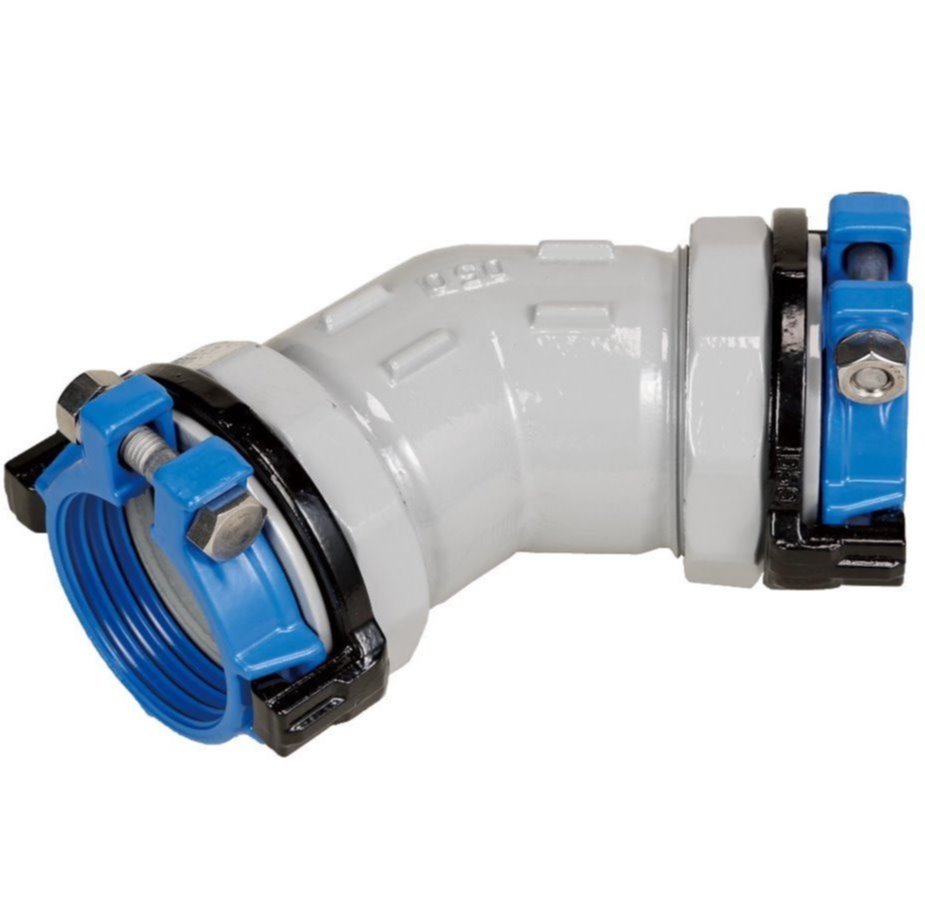

※写真はISO-P用です。

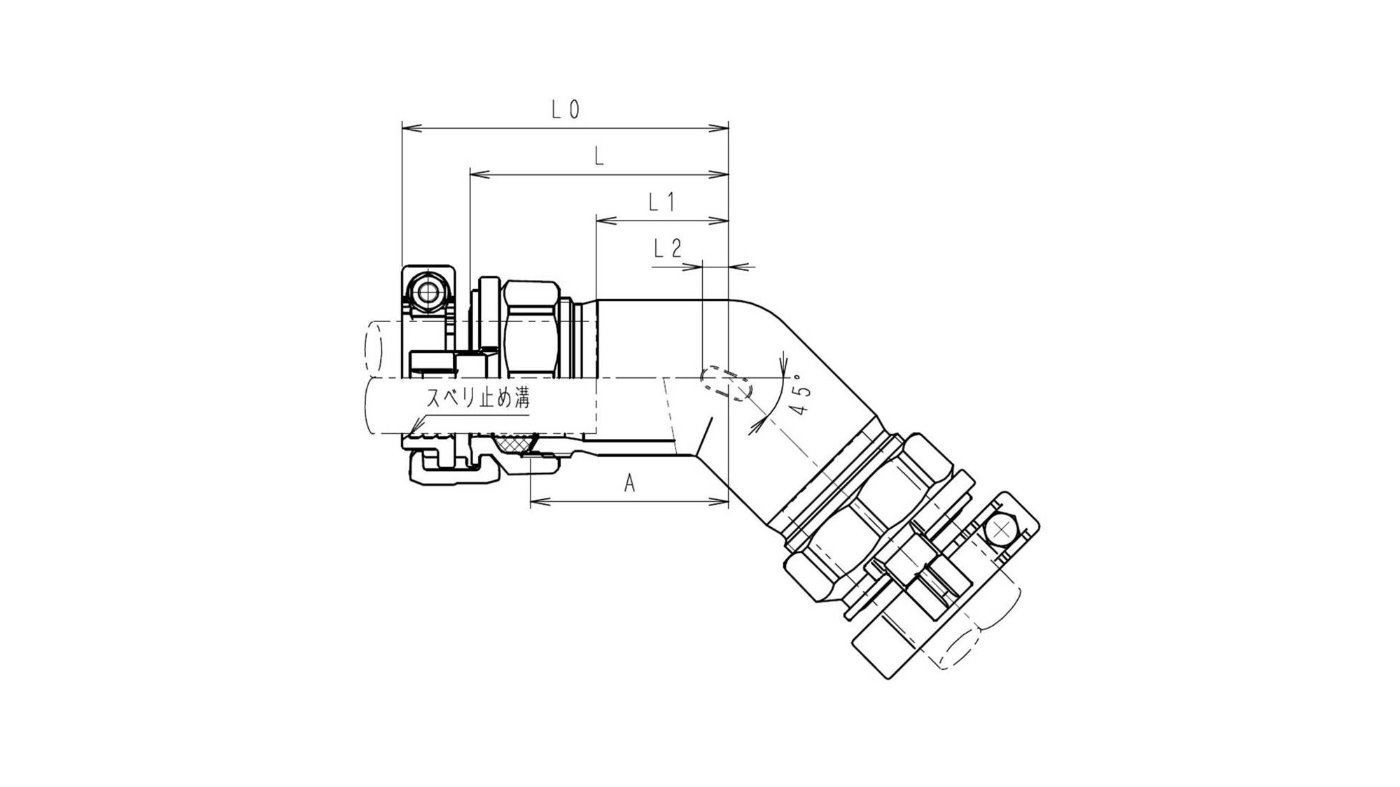

| 呼び径 | 各部寸法 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | LO | L | L1 | L2 | A' | L0' | L' | L1' | L2' | |
| ISO-P50×D50 | 67 | 111 | 86 | 36 | 14 | 67 | 111 | 86 | 36 | 14 |
