SKX 異種管用

SKXナット付チーズ【ISO-P×塩ビ管用】

略称:SKX-NT

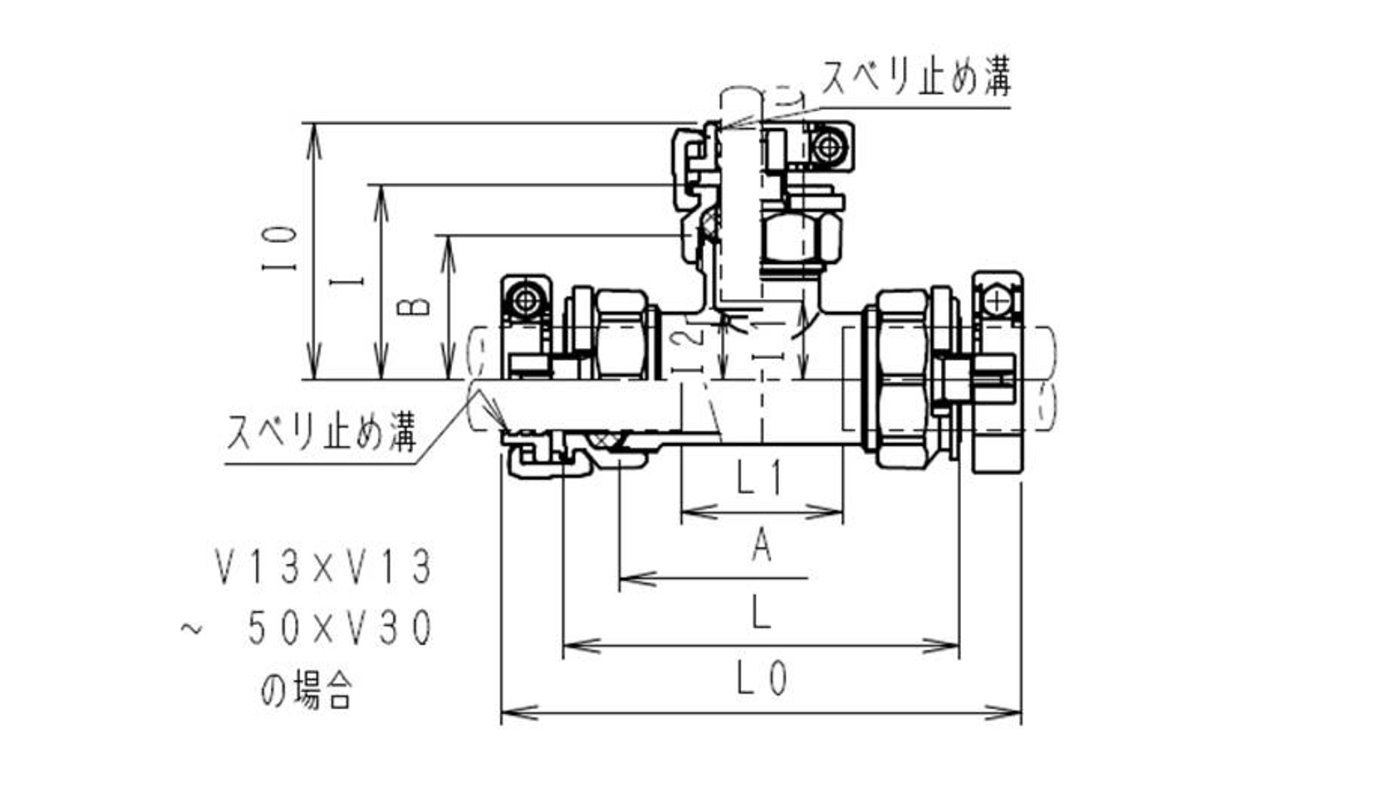

呼び径 各部寸法
A L0 L L1 B I0
I
I1 I2
MAX MIN
ISO-P25×V20 86 156 115 46 27 47 81 60 26 23
ISO-P25×V25 93 163 122 53 34 50 85 65 30 23
ISO-P30×V20 110 185 141 65 27 49 83 62 28 27
ISO-P30×V25 120 195 151 75 34 50 85 65 30 27
ISO-P30×V30 140 215 171 95 42 70 110 88 50 27
ISO-P50(JW-P)×V30 135 222 173 62 42 72 110 88 50 39
ISO-P50(JW-P)×V40 140 227 178 67 48 75 117 93 52 34
ISO-P50(JW-P)×V50 150 237 188 77 60 80 123 99 48 34
