SKX 異種管用
SKXソケット【ISO-P×内外面被覆鋼管用】
略称：SKX-S

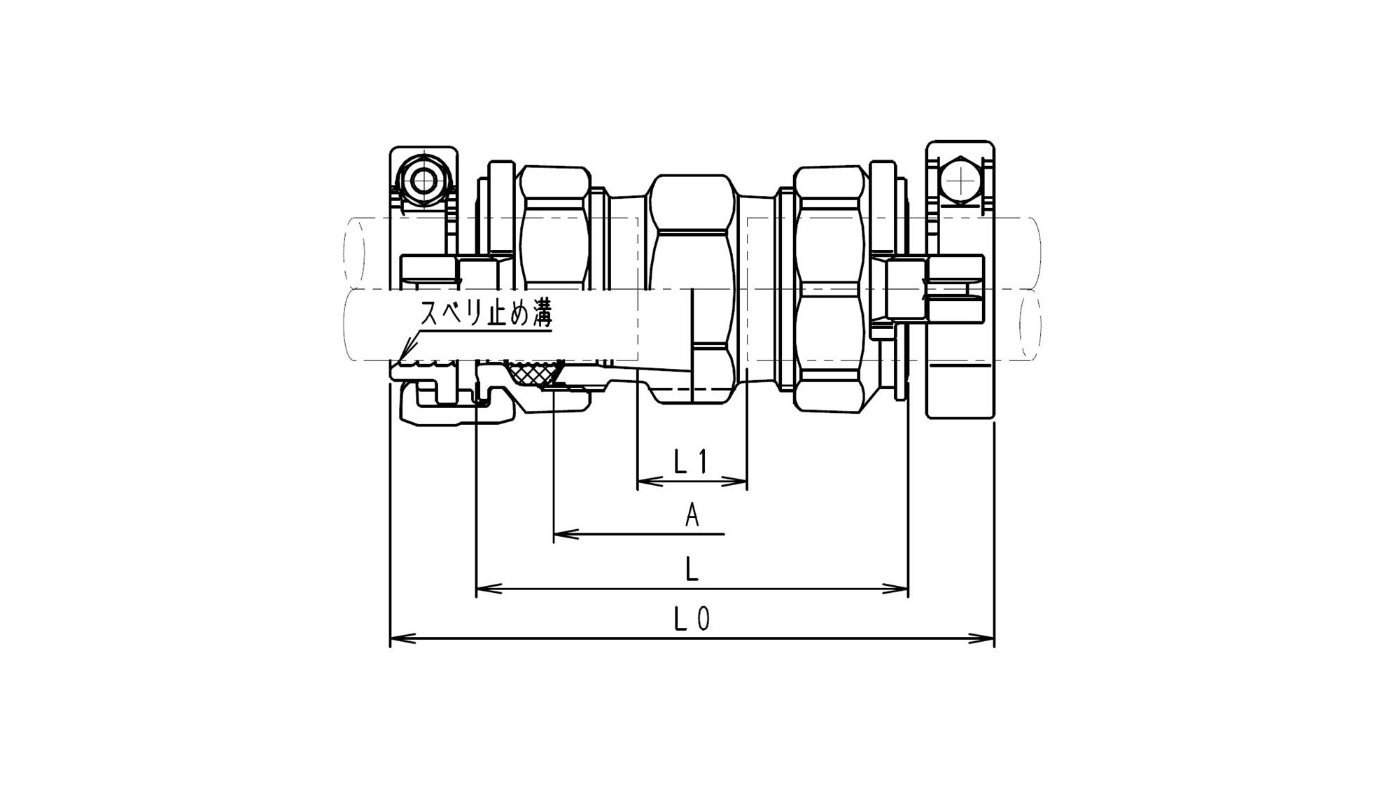

| 呼び径 | 各部寸法 | ||||
|---|---|---|---|---|---|
| A | L0 | L | L1 | ||
| MAX | MIN | ||||
| ISO-P25×D15 | 75 | 144 | 102 | 34 | 24 |
| ISO-P25×D20 | 66 | 136 | 95 | 26 | 16 |
| ISO-P25×D25 | 101 | 174 | 131 | 59 | 49 |
| ISO-P30×D32 | 85 | 163 | 119 | 43 | 33 |
| ISO-P40×D40 | 90 | 173 | 123 | 33 | 23 |
| ISO-P50(JW-P)×D15 | 86 | 163 | 118 | 28 | 23 |
| ISO-P50(JW-P)×D20 | 89 | 168 | 123 | 33 | 28 |
| ISO-P50(JW-P)×D25 | 89 | 170 | 124 | 30 | 26 |
| ISO-P50(JW-P)×D40 | 96 | 181 | 132 | 36 | 26 |
| ISO-P50(JW-P)×D50 | 102 | 189 | 140 | 39 | 29 |
