SKX 異種管用

SKXナット付チーズ【塩ビ管×内外面被覆鋼管用】

略称:SKX-NT

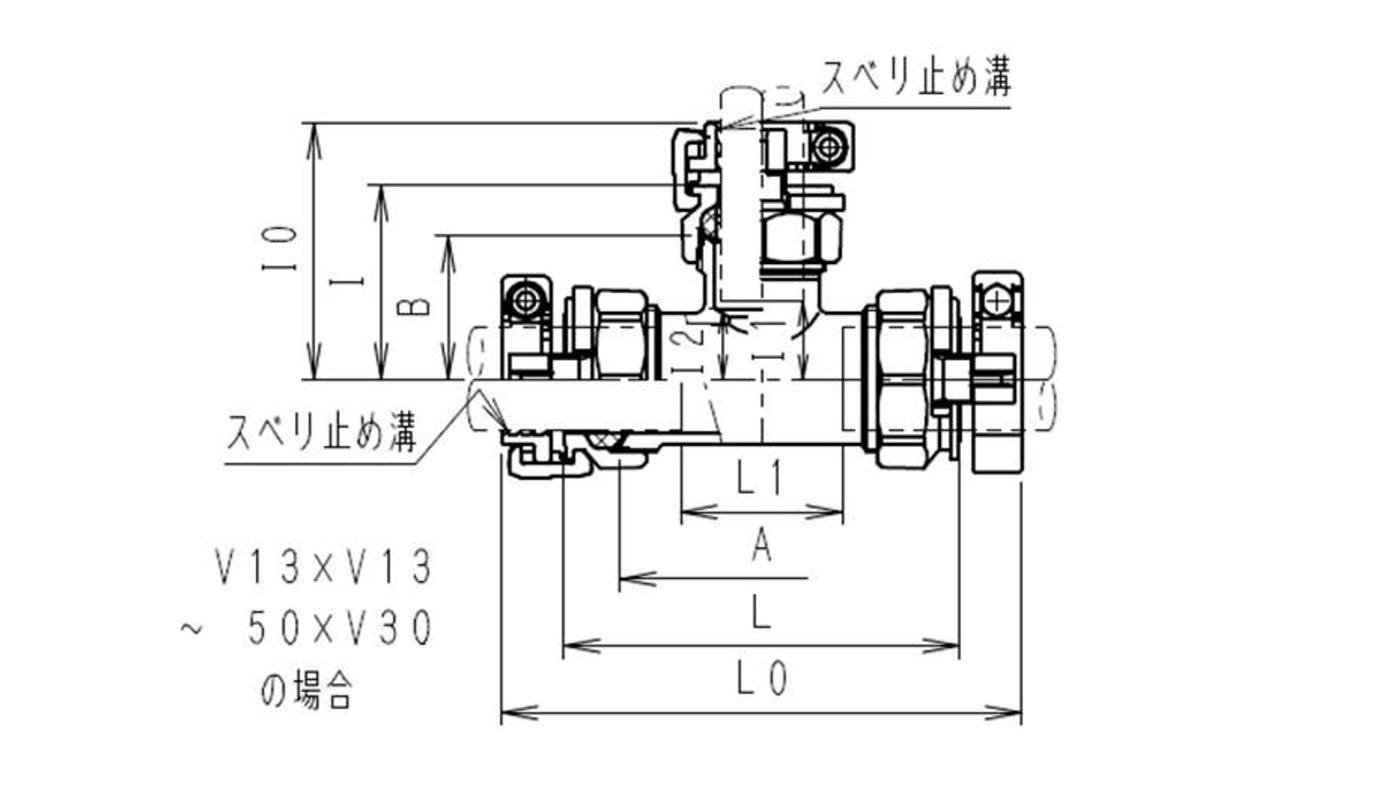

呼び径 各部寸法
A LO L L1 B IO I I1 I2
MAX MIN
V20×D15 83 150 108 40 27 45 79 58 24 20
V25×D15 86 156 115 46 27 47 81 60 26 23
V25×D20 93 163 122 53 34 50 85 65 30 23
V30×D15 110 185 141 65 27 50 84 63 29 25
V30×D20 115 190 146 70 34 50 85 65 30 25
V30×D25 135 210 166 90 38 68 106 84 46 25
V40×D15 115 199 150 69 27 55 89 68 34 31
V40×D20 120 204 155 74 34 56 91 71 36 31
V40×D25 140 224 175 94 38 70 108 86 48 31
V50×D15 125 211 162 61 27 64 98 77 43 38
V50×D20 130 216 167 66 34 71 106 86 51 38
V50×D25 140 226 177 76 38 75 113 91 53 38
V50×D50 160 246 197 96 63 85 129 104 49 34
