SKX 異種管用

SKX45°エルボ【塩ビ管×鋼管】

略称:SKX-45L

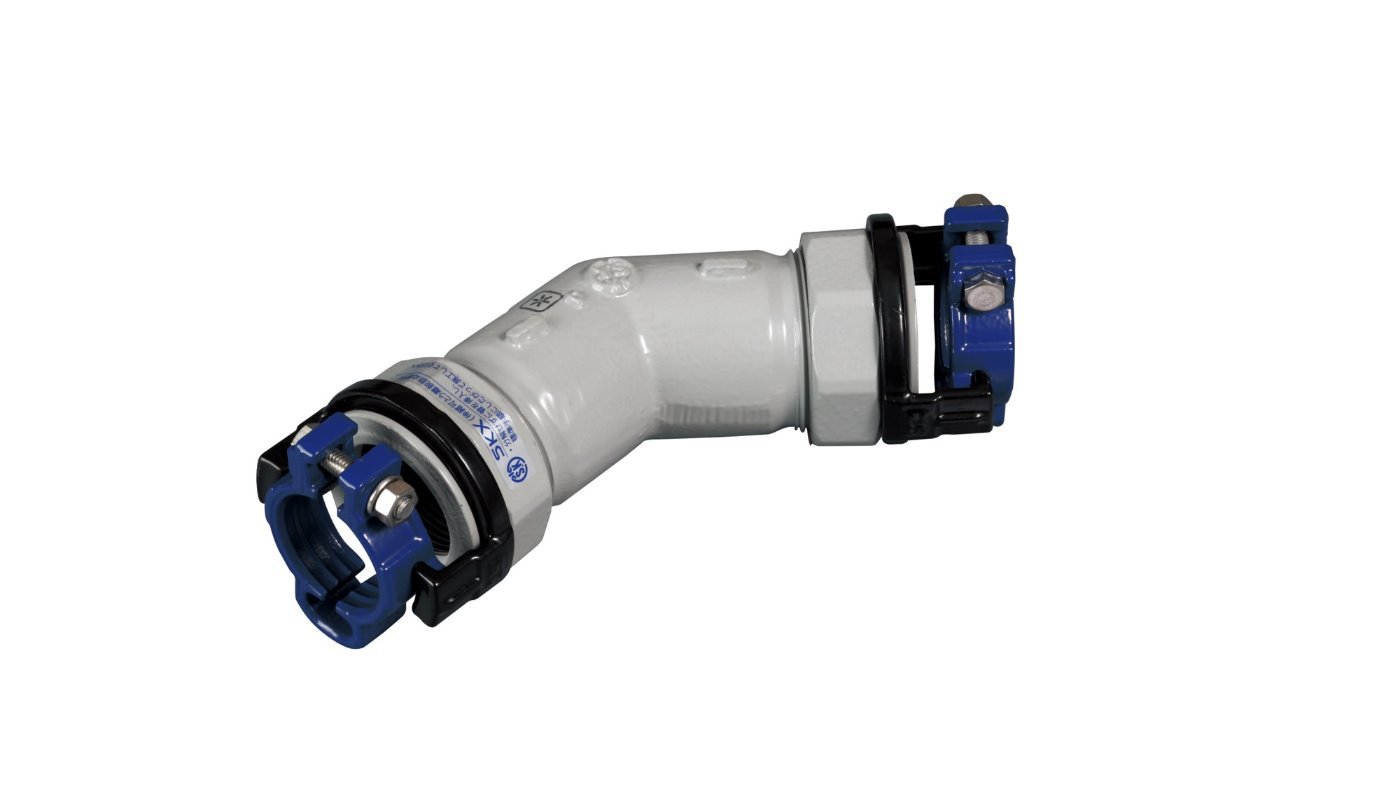

※写真は塩ビ管用です。

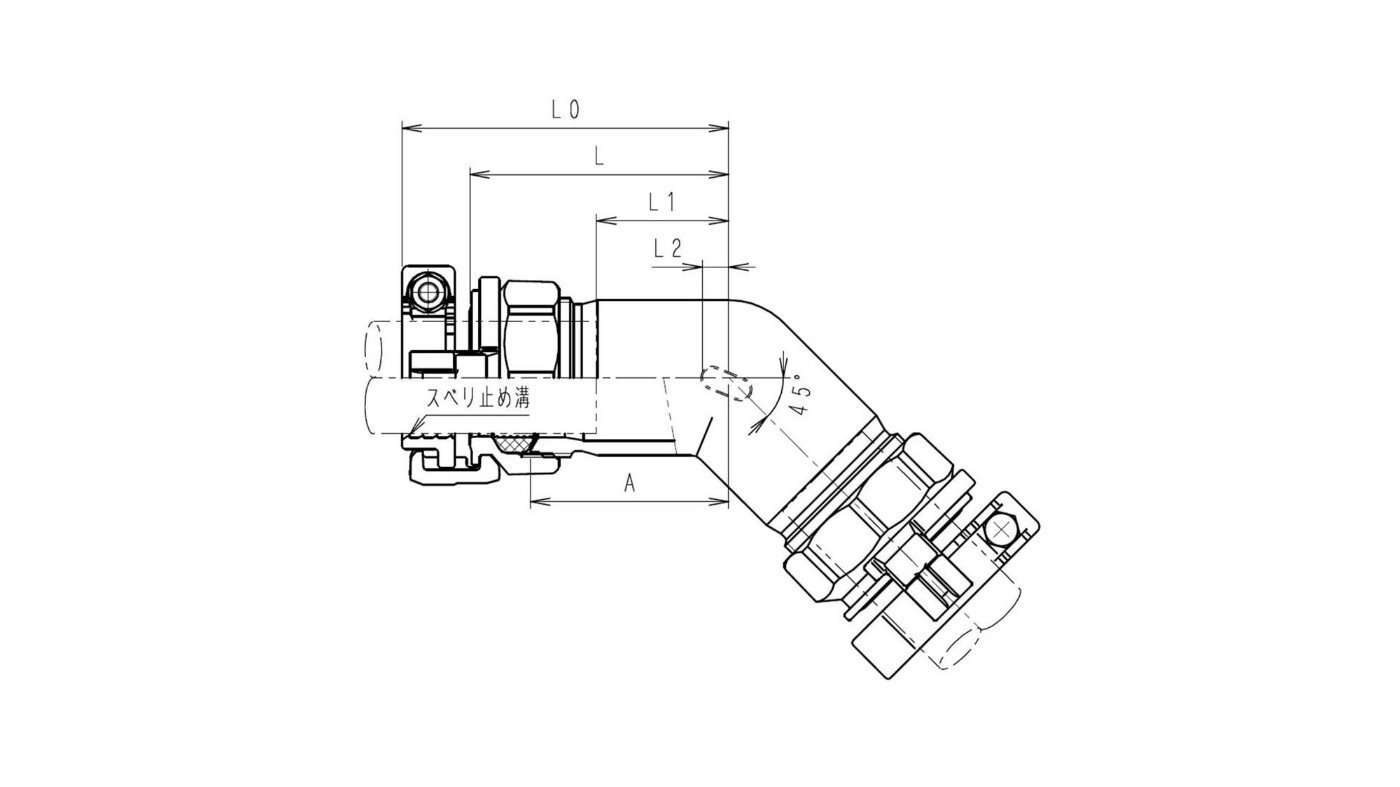

呼び径 各部寸法
A LO L L1 L2
16×V16 47 77 59 27 5
20×V20 51 85 64 30 6
25×V25 60 95 75 40 8
32×V30 65 103 81 43 9
40×V40 79 121 97 56 11
50×V50 89 132 108 57 13

32×V30の本体は、呼び径32を使用しております。
