SKX 異種管用
SKX45°エルボ【塩ビ管×ポリ管用】
略称：SKX-45L

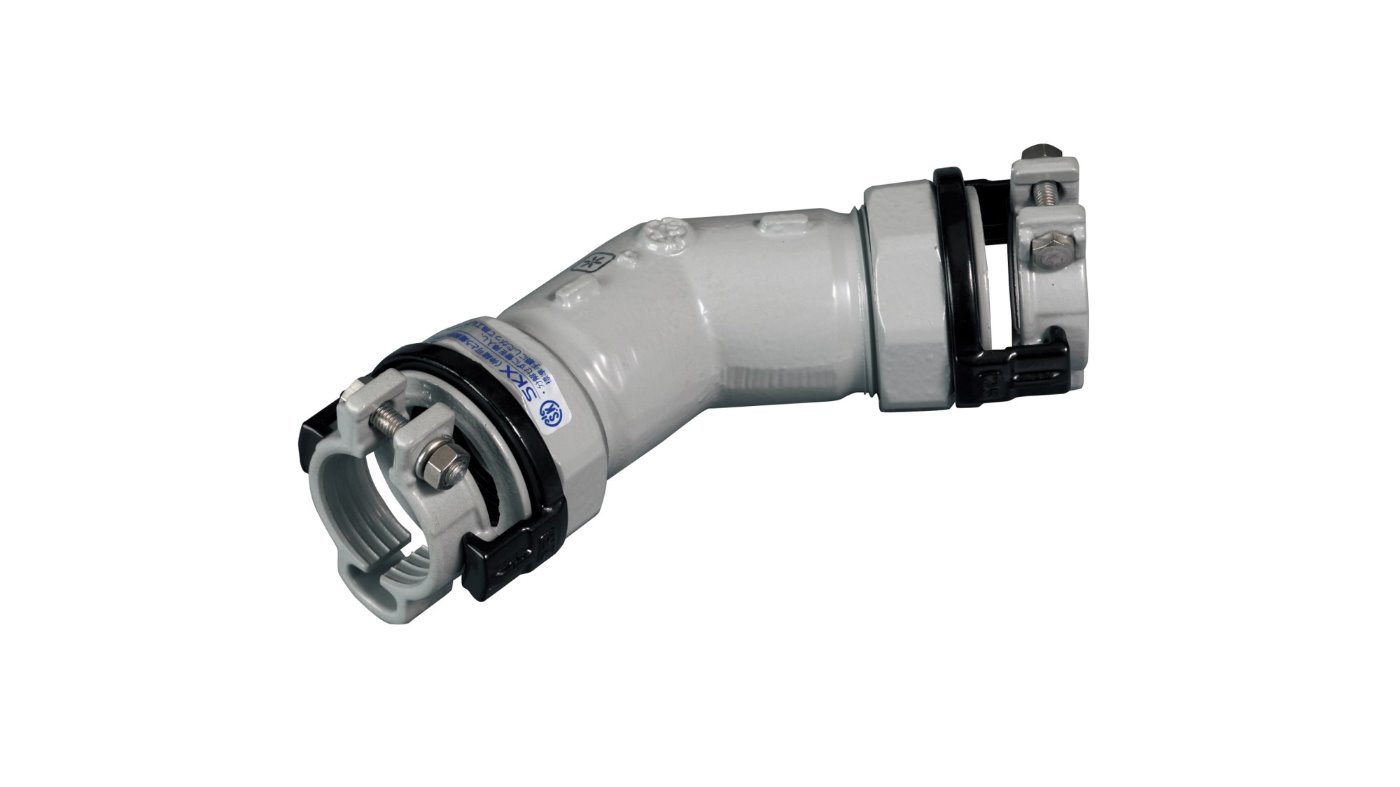

※写真はポリエチレン管用です。

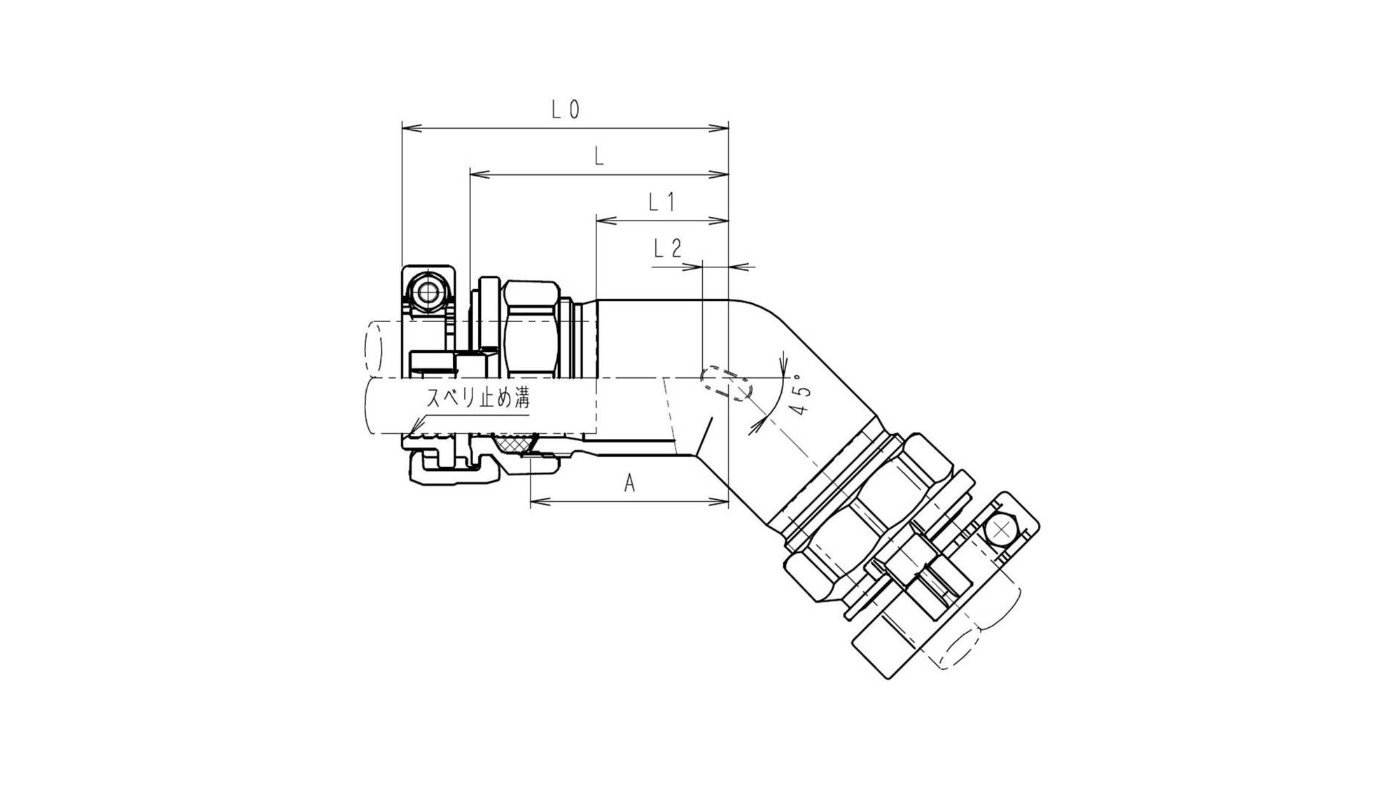

| 呼び径 | 各部寸法 | ||||
|---|---|---|---|---|---|
| A | LO | L | L1 | L2 | |
| V13×P10 | 42 | 72 |
54 | 22 | 5 |
| V16×P13 | 47 | 77 | 59 | 27 | 5 |
| P20×V20 | 51 | 85 | 64 | 30 | 6 |
| P25×V25 | 60 | 95 | 75 | 40 | 8 |
| P30×V30 | 65 | 103 | 81 | 43 | 9 |
| P40×V40 | 79 | 121 | 97 | 55 | 11 |
| P50×V50 | 59 | 102 | 78 | 27 | 16 |
