SKX 異種管用
SKX45°エルボ【ポリ管×内外面被覆鋼管用】
略称：SKX-45L
※写真はポリエチレン管用です。

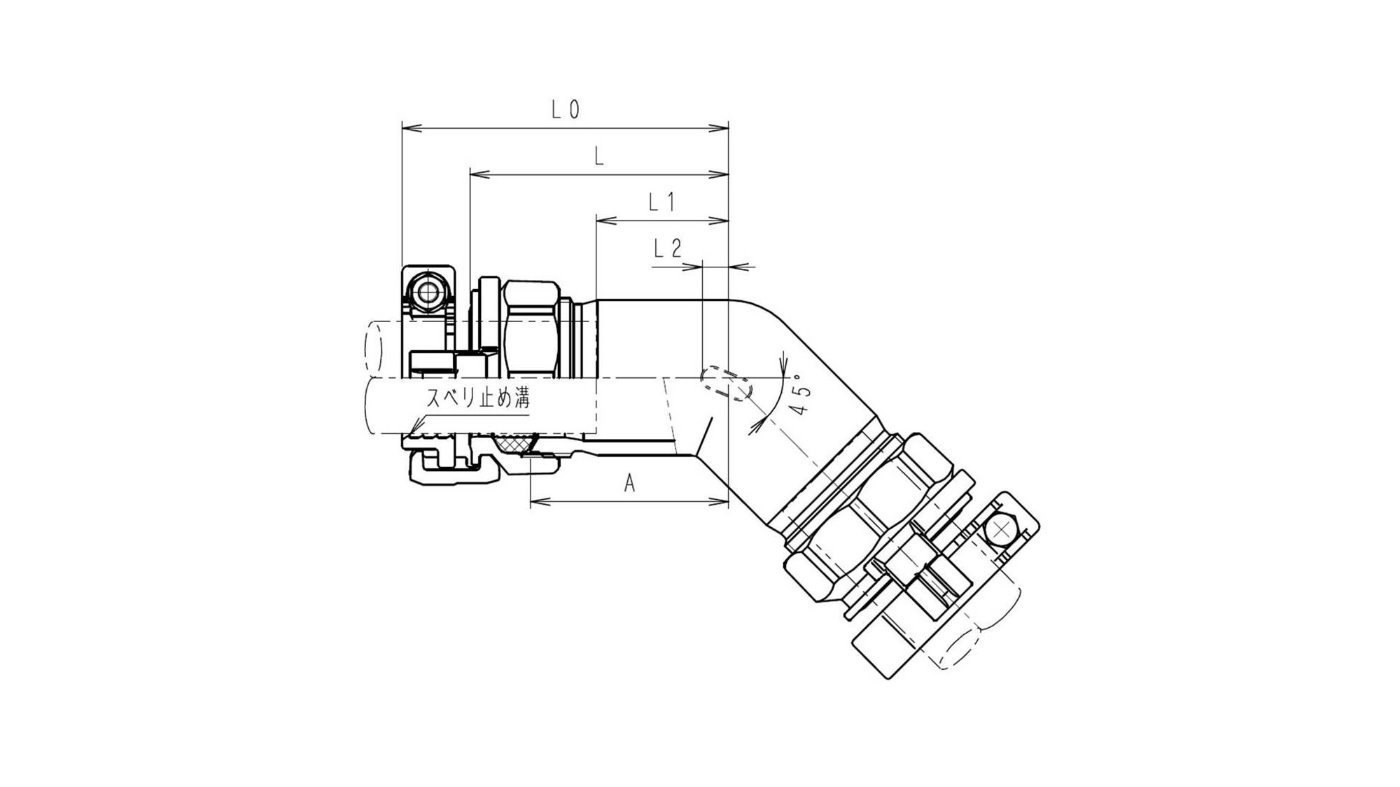

| 呼び径 | 各部寸法 | ||||
|---|---|---|---|---|---|
| A | LO | L | L1 | L2 | |
| P20×D15 | 51 | 85 | 64 | 30 | 6 |
| P25×D20 | 60 | 95 | 75 | 40 | 8 |
| P30×25 | 65 | 103 | 81 | 43 | 9 |
| D50×P50 | 67 | 111 | 86 | 30 | 8 |
