スッポンＭＶＴ泥吐管
〔メカ形泥吐Ｔ字管〕 塩ビ管・鋼管
略称：S-MVT-DR

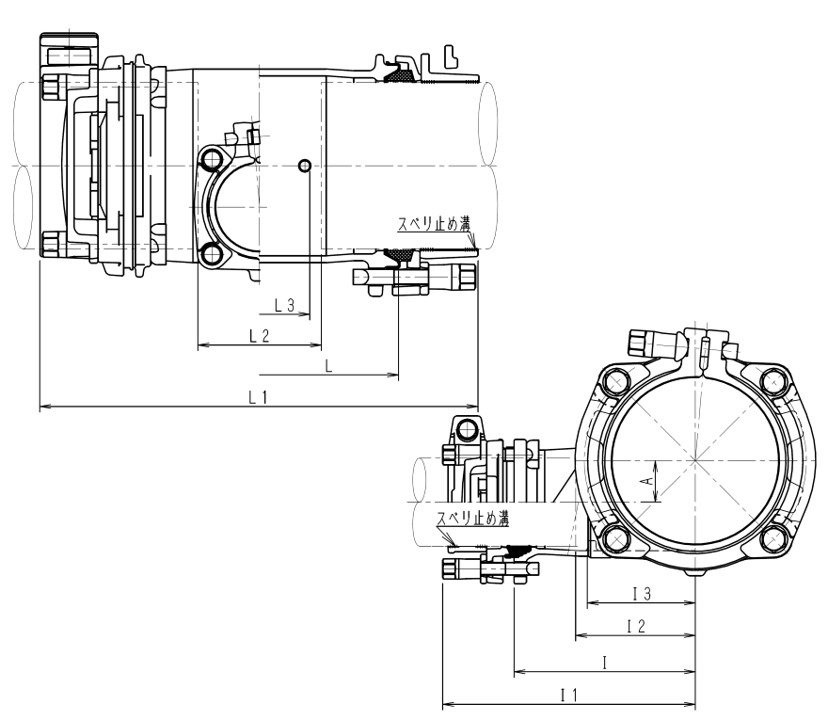

| 仕様 | 各部寸法 | |||||
|---|---|---|---|---|---|---|
| 呼び径 | L1 | L2 | L3 | l1 | l2 | I3 |
| 150×75 | 508 | 138 | 100 | 281 | 127 | 110 |
| 200×75 | 550 | 140 | 113 | 306 | 152 | 135 |
| 200×100 | 570 | 160 | 133 | 320 | 152 | 140 |
| 250×75 | 619 | 139 | 112 | 346 |
192 | 175 |
| 250×100 | 639 | 159 | 132 | 360 | 192 | 180 |
| 300×75 | 666 | 146 | 117 | 381 | 227 | 210 |
| 300×100 | 686 | 166 | 137 | 395 | 227 | 215 |
