スッポンＭＰＸ
スッポンMPX ショートMP-V-B 11 1/4°
水道配水用ポリエチレン管 × 塩ビ管・鋼管/ポリ管（JIS）・SUS管
略称：S-MPX-MP-V-BS 11 1/4°
スッポンMPX接合アダプターによる組み合わせ品です。
（スッポンMPX ショートMP-B 11 1/4° ＋ スッポンMPX MP-V）

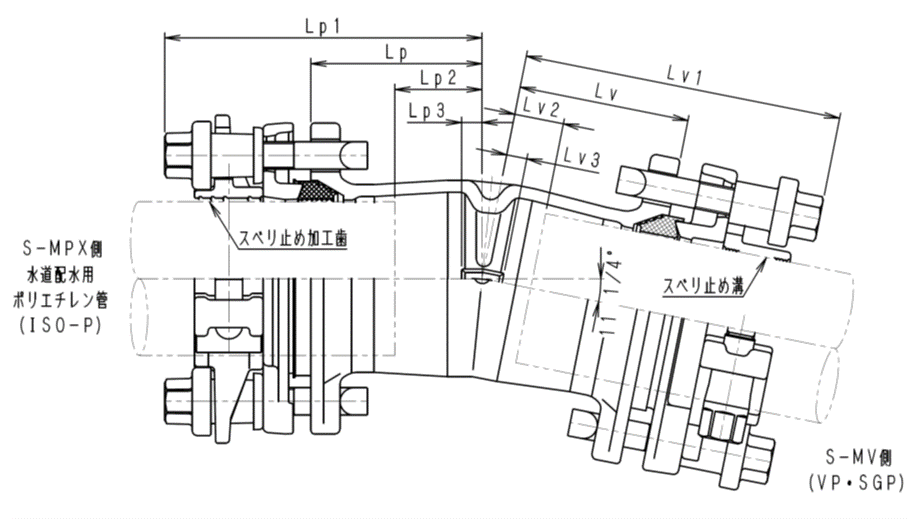

呼び径50・75
呼び径100・150
| 呼び径 |
各部寸法 | |||||||
|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | L3 | L' | L1' | L2' | L3' | |
| 50×11 1/4° |
69 | 140 | 23 | 9 | 69 | 141 | 27 | 9 |
| 75×11 1/4° | 100 | 181 | 27 | 10 | 100 | 176 | 53 | 10 |
| 100×11 1/4° |
276 | 361 | 218 | 159 | 110 | 186 | 43 | 17 |
| 150×11 1/4° |
302 | 396 | 241 | 181 | 123 | 228 | 53 | 23 |
