スッポンＭＰＸ
スッポンMPX MP-T-V
水道配水用ポリエチレン管 × 塩ビ管・鋼管/ポリ管（JIS）・SUS管（分岐部）
略称：S-MPX-MP-T-V

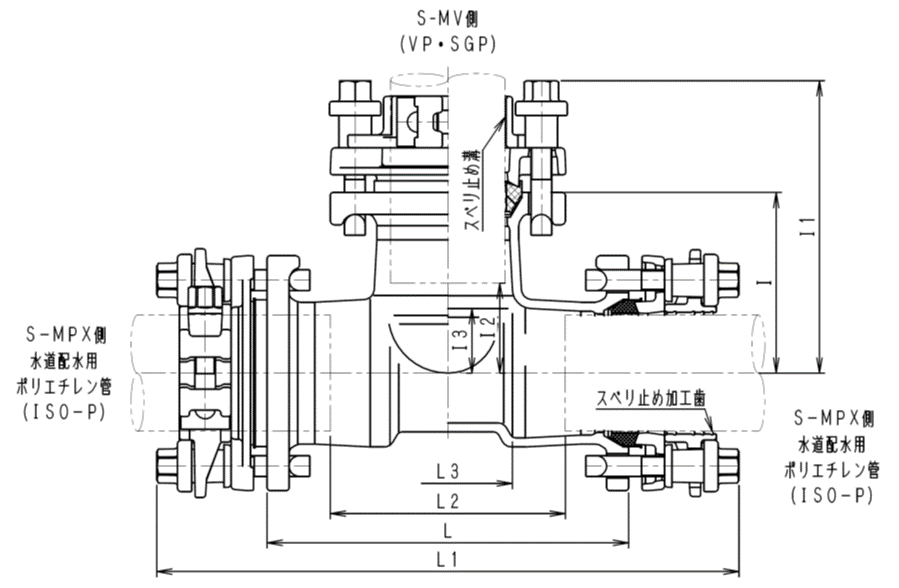

| 呼び径 |
各部寸法 | |||||
|---|---|---|---|---|---|---|
| L1 | L2 | L3 | I1 | I2 | I3 | |
| (本管)ISO-P 50×V 40 (枝部) | 318 | 90 | 54 | 155 | 56 | 40 |
| (本管)ISO-P 50×V 50 (枝部) | 344 | 116 | 80 | 171 | 54 | 40 |
| (本管)ISO-P 75×V 40 (枝部) | 392 | 146 | 60 | 188 | 74 | 58 |
| (本管)ISO-P 75×V 50 (枝部) | 402 | 156 | 70 | 207 | 63 | 50 |
| (本管)ISO-P 75×V 75 (枝部) | 432 | 186 | 100 | 221 | 67 | 50 |
| (本管)ISO-P 100×V 50 (枝部) | 432 | 146 | 94 | 222 | 78 | 65 |
| (本管)ISO-P 100×V 75 (枝部) | 462 | 176 | 124 | 236 | 82 | 65 |
| (本管)ISO-P 150×V 50 (枝部) | 460 | 110 | 50 | 246 | 129 | 115 |
| (本管)ISO-P 150×V 75 (枝部) | 510 | 160 | 100 | 266 | 112 | 95 |
