スッポンＭＰＸ
スッポンMPX ショートMP-D-B 22 1/2°
水道配水用ポリエチレン管 × ダクタイル鋳鉄管（75・100）・内外面被覆鋼管
略称：S-MPX-MP-D-BS 22 1/2°

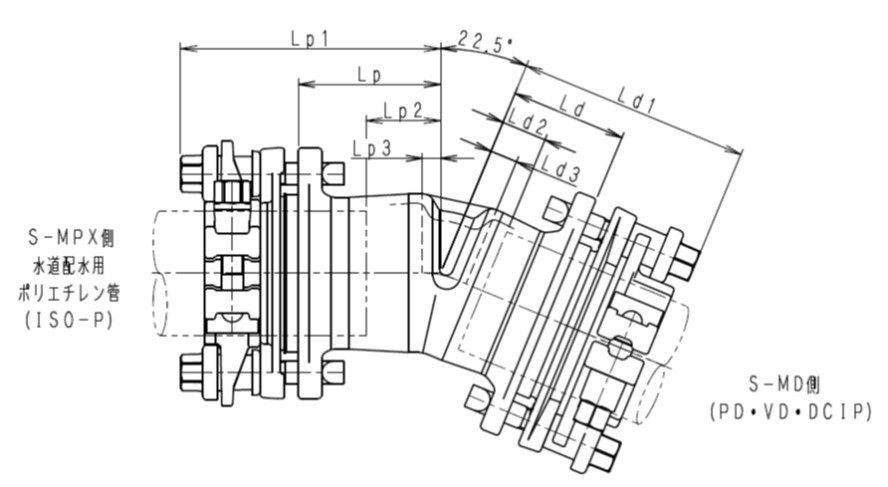

| 呼び径 |
各部寸法 | |||||||
|---|---|---|---|---|---|---|---|---|
| Lp | Lp1 | Lp2 | Lp3 | Ld | Ld1 | Ld2 | Ld3 | |
| ISO-P 50×D 50×22 1/2° |
72 | 114 | 30 | 12 | 72 | 143 | 26 | 12 |
| ISO-P 75×D 75×22 1/2° | 103 | 179 | 56 | 13 | 84 | 160 | 33 | 20 |
| ISO-P 100×D 100×22 1/2° | 113 | 189 | 46 | 20 | 100 | 176 | 46 | 31 |
| ISO-P 150×D 150×22 1/2° | 124 | 229 | 54 | 29 | 116 | 212 | 52 | 36 |
