SKX 内外面被覆鋼管用
SKXソケット（径違い用）
略称：SKX-S

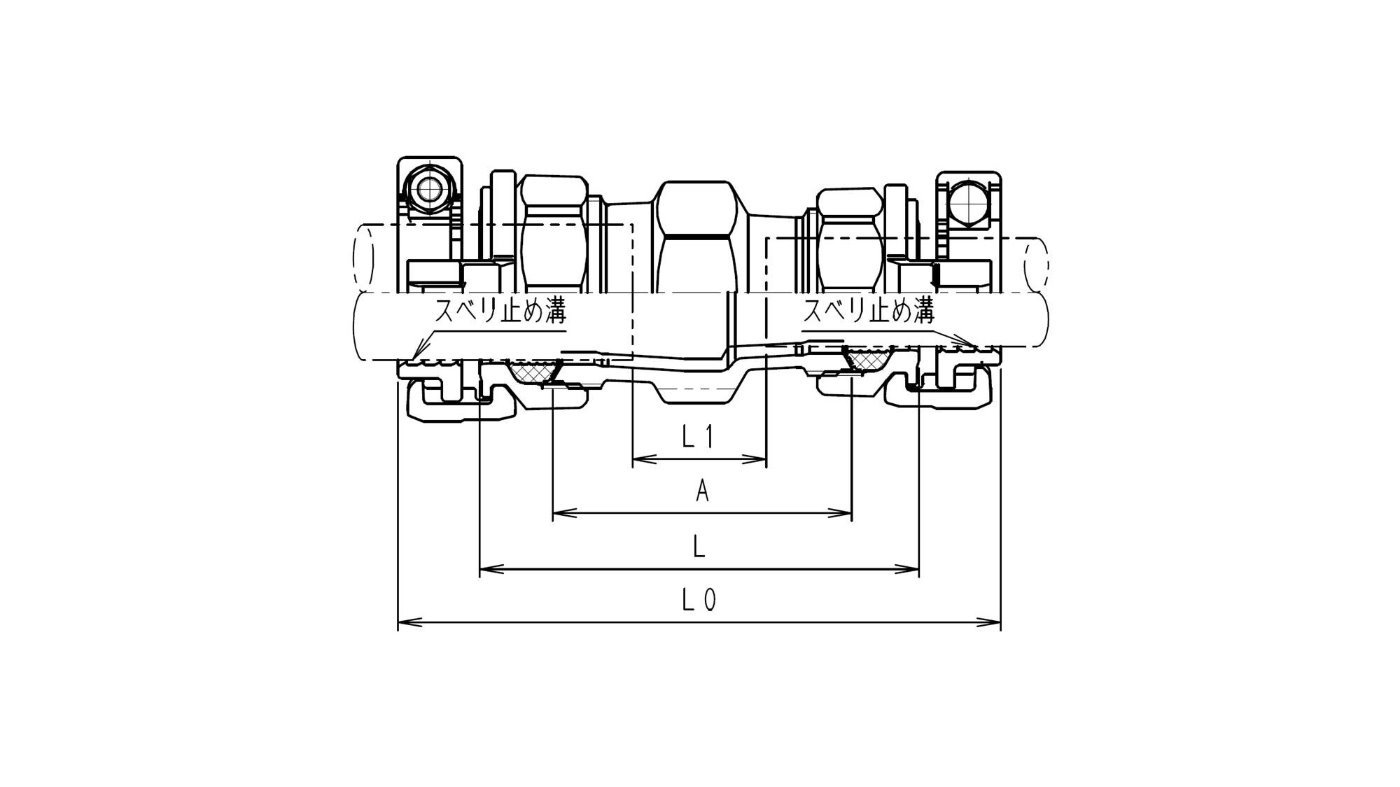

| 呼び径 | 各部寸法 | ||||
|---|---|---|---|---|---|
| A | L0 | L | L1 | ||
| MAX | MIN | ||||
| D20×D15 | 75 | 144 | 102 | 34 | 10 |
| D25×D20 | 101 | 174 | 131 | 59 | 10 |
| D32×D25 | 88 | 166 | 122 | 46 | 10 |
| D50×D15 | 86 | 163 | 118 | 28 | 10 |
| D50×D20 | 89 | 168 | 123 | 33 | 10 |
| D50×D25 | 89 | 170 | 124 | 30 | 10 |
