SKX 鋼管用

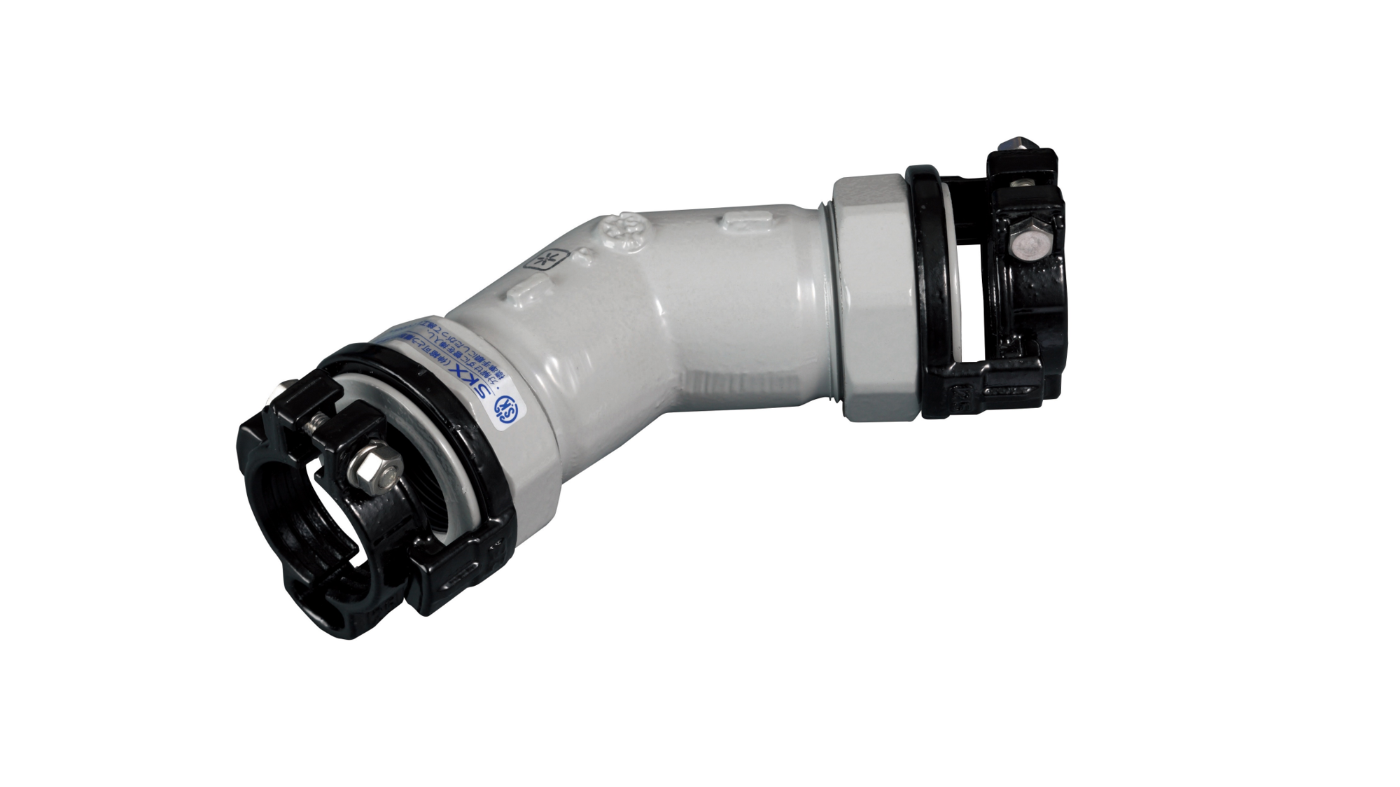

SKX45°エルボ

略称:SKX-45L

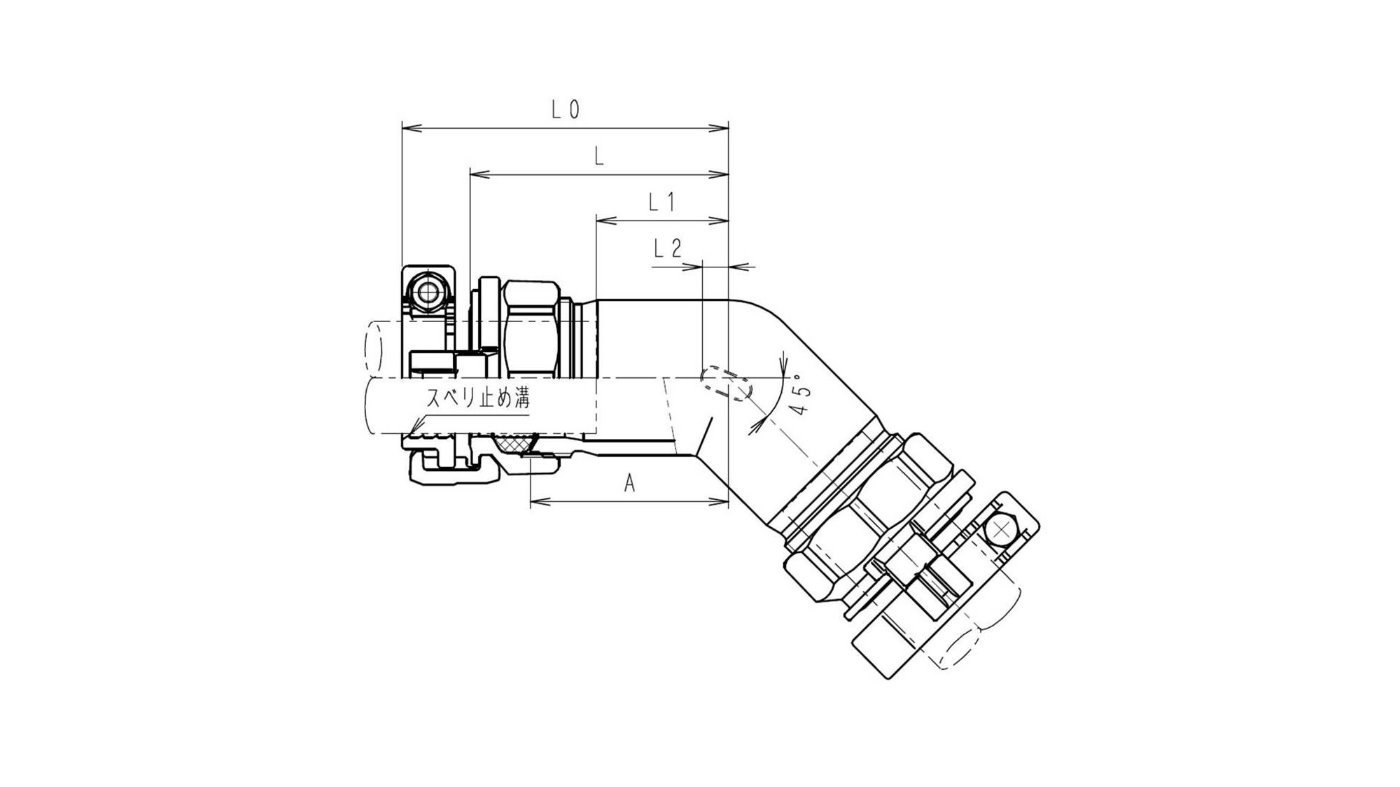

呼び径 各部寸法
A LO L L1 L2
16 47 77 59 27 5
20 51 85 64 30 6
25 60 95 75 40 8
32 65 103 81 43 9
40 79 121 97 56 11
50 89 132 108 57 13
20×D15 51 85 64 30 6
25×D20 60 95 75 40 8
◇32×D25 65 103 81 43 9
D50×50 67 111 86 30 8

※32×V30、32×D25の本体は、呼び径32を使用しております。
