SKX 鉛管用

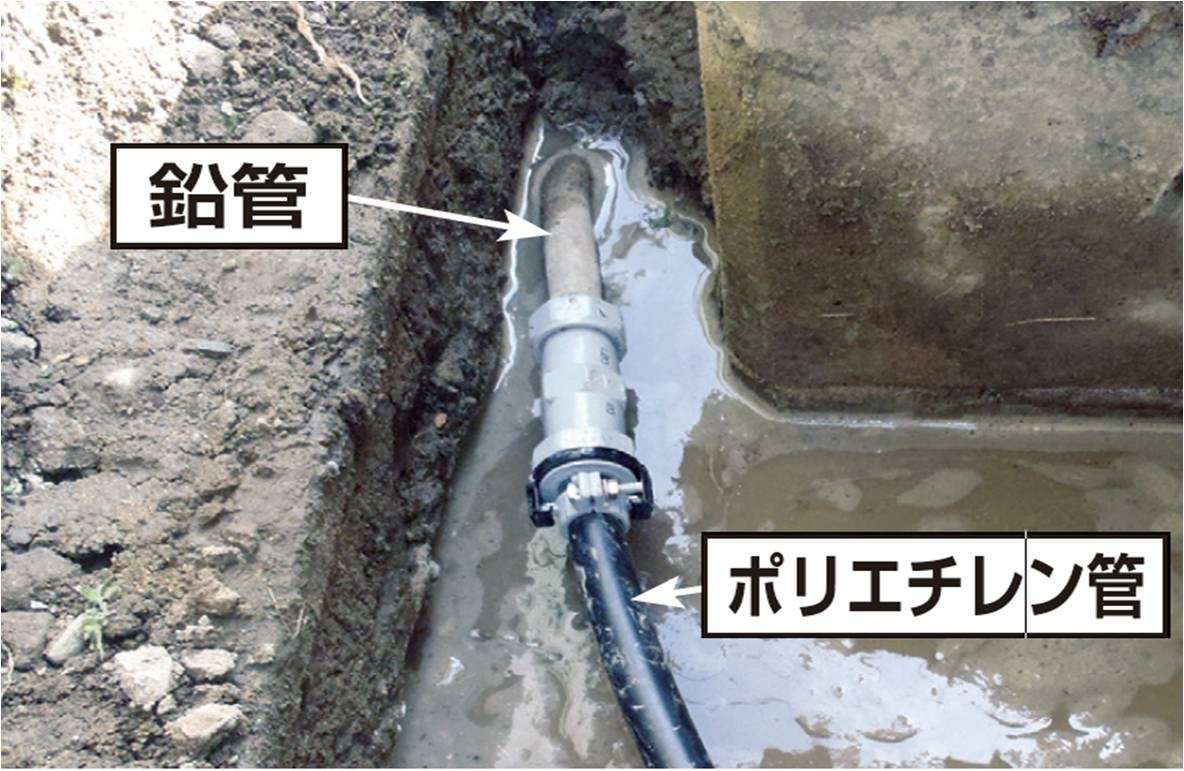

鉛管用異種ソケット





鉛管インコアはこちら



鉛管1種対応


鉛管1種
(外径)
ポリエチレン管(JIS) 塩ビ管 鋼管 各部寸法
管呼び径 呼び径 管呼び径 呼び径 管呼び径 呼び径 A L0 L L1
MAX MIN
13
(22.4)
13    V13×ネオ  16 66 108 90 28 10
13    P13×ネオ  16 16    V16×ネオ  16 15A    16×ネオ  16 80 123 105 42 10
20    P20×ネオ  16 20    V20×ネオ  16 20A    20×ネオ  16 66 112 91 27 10
25 ◇P25×ネオ  16 25 ◇V25×ネオ  16 25A ◇25×ネオ  16 75 123 103 38 10
20
(31.6)
13 ◇V13×ネオV25 75 119 101 34 10
13 ◇P13×ネオV25 16 ◇V16×ネオV25 15A ◇16×ネオV25 90 134 116 48 10
20    P20×ネオV25 20    V20×ネオV25 20A    20×ネオV25 103 151 130 60 10
25 ◇P25×ネオV25 25 ◇V25×ネオV25 25A ◇25×ネオV25 120 169 149 79 10
25
(37.6)
20 ◇P20×ネオV30 20 ◇V20×ネオV30 20A ◇20×ネオV30 75 123 102 33 10
25    P25×ネオV30 25    V25×ネオV30 25A    25×ネオV30 101 151 131 61 10


鉛管2種対応


鉛管2種
(外径)
ポリエチレン管(JIS) 塩ビ管 鋼管 各部寸法
管呼び径 呼び径 管呼び径 呼び径 管呼び径 呼び径 A L0 L L1
MAX MIN
13
(19.8)
13    V13×L13 80 122 104 41 10
13    P13×L13 16    V16×L13 15A    16×L13 80 122 104 41 10
20    P20×L13 20    V20×L13 20A    20×L13 85 131 110 45 10
25 ◇P25×L13 25 ◇V25×L13 25A ◇25 ×L!3 90 137 117 52 10
20
(28.4)
13 ◇P13×L20 16 ◇V16×L20 15A ◇16 ×L20 66 110 92 24 10
20    P20×L20 20    V20×L20 20A    20×L20 110 158 137 67 10
25
(34.4)
20 ◇P20×L25 20 ◇V20×L20 20A ◇20 ×L25 75 121 100 34 10
25    P25×L25 25    V25×L25 25A    25×L25 120 170 150 80 10
30(40.6) 30 ◇V30×ネオ32 95 147 125 47 10
40(52.8) 40 ◇P40×L40 40 ◇V40×L40 40A ◇40×L40 90 148 123 43 10
50(65.0) 50 ◇P50×L50 50 ◇V50×L50 50A ◇50×L50 103 160 136
