SKX ISO-P用

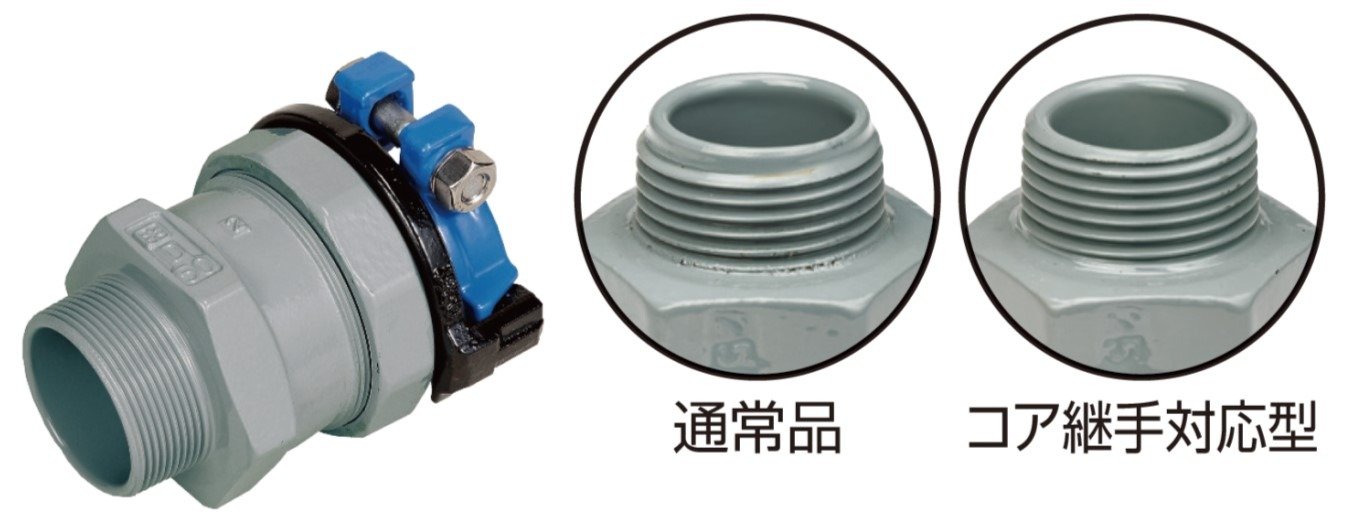

SKXおねじ付ソケット・SKXおねじ付ソケット（コア継手対応型）
略称：SKX-OS・SKX-OS（コア継手対応型）
| 呼び径 | 各部寸法 | オネジ 寸法 |
||||||
|---|---|---|---|---|---|---|---|---|
| A | L0 | L | L1 | L2 | B | d | ||
| ISO-P25 | 56 | 91 | 71 | 36 | 21 | 17 | 24 | R 1 |
| ISO-P30 | 65 | 103 | 81 | 43 | 28 | 22 | 31 | R 1 1/4 |
| ISO-P40 | 73 | 115 | 90 | 45 | 28 | 22 | 38 | R 1 1/2 |
| ISO-P50 | 83 | 127 | 102 | 52 | 32 | 25 | 48 | R 2 |
