スッポンMジョイント（黒合成樹脂塗装）
スッポンＭＶD-Ｔ（黒合成樹脂塗装）
塩ビ管・鋼管
略称：S-MVD-T

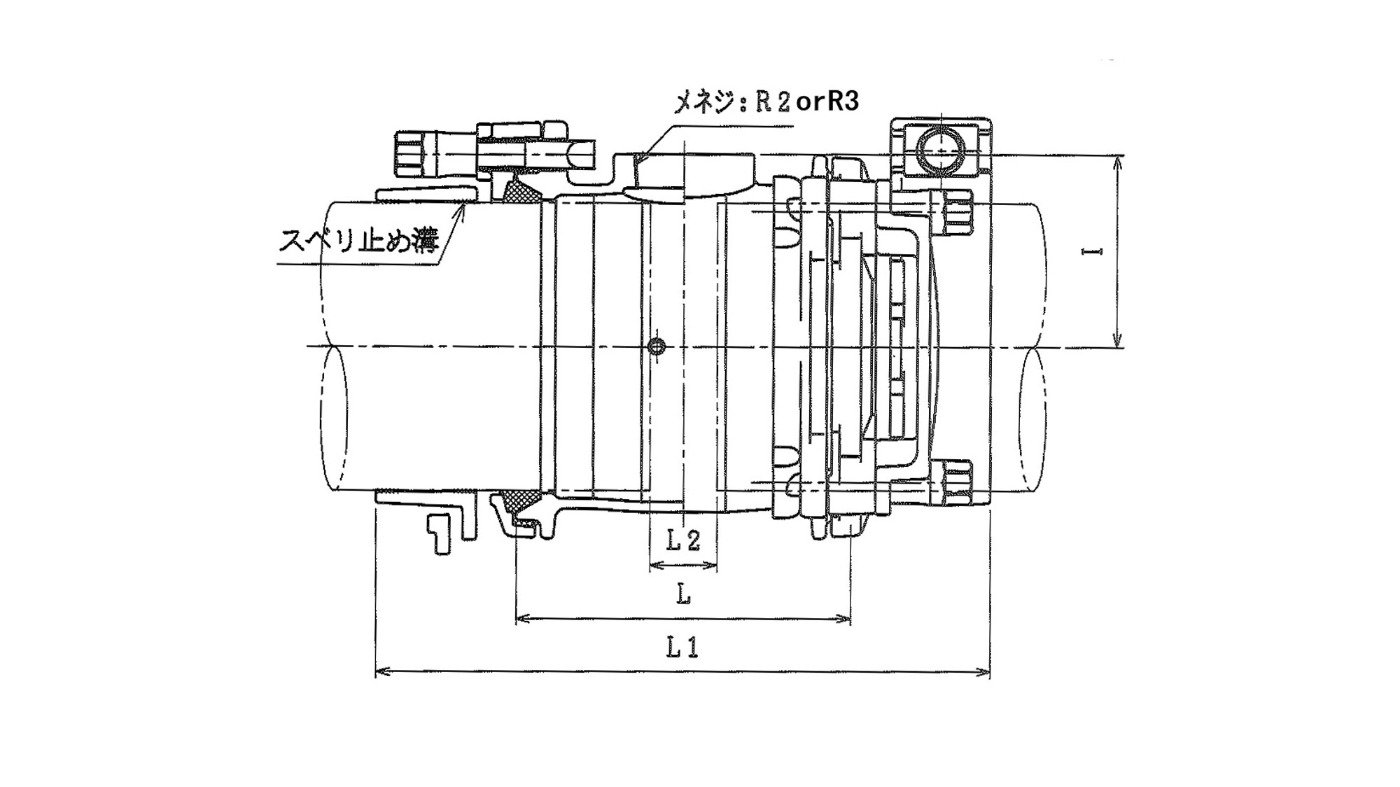

| 仕様 | 各部寸法 | ||||
|---|---|---|---|---|---|
| 呼び径 | L | L1 | L2 | l | |
| MAX | MIN | ||||
| 75×50A | 185 | 347 | 79 | 69 | 77 |
| 100×50A | 195 | 365 | 79 | 69 | 90 |
| 125×50A | 200 | 380 | 88 | 68 | 106 |
| 150×50A | 210 | 398 | 88 | 68 | 118 |
| 200×50A | 250 | 460 | 90 | 70 | 145 |
| 200×80A | 250 | 460 | 90 | 70 | 145 |
| 250×50A | 270 | 526 | 96 | 76 | 171 |
| 250×80A | 270 | 526 | 96 | 76 | 171 |
| 300×50A | 280 | 564 | 94 | 74 | 197 |
| 300×80A | 280 | 564 | 94 | 74 | 197 |
