SKX 塩ビ管用

SKXソケット(径違い用)

略称:SKX-S

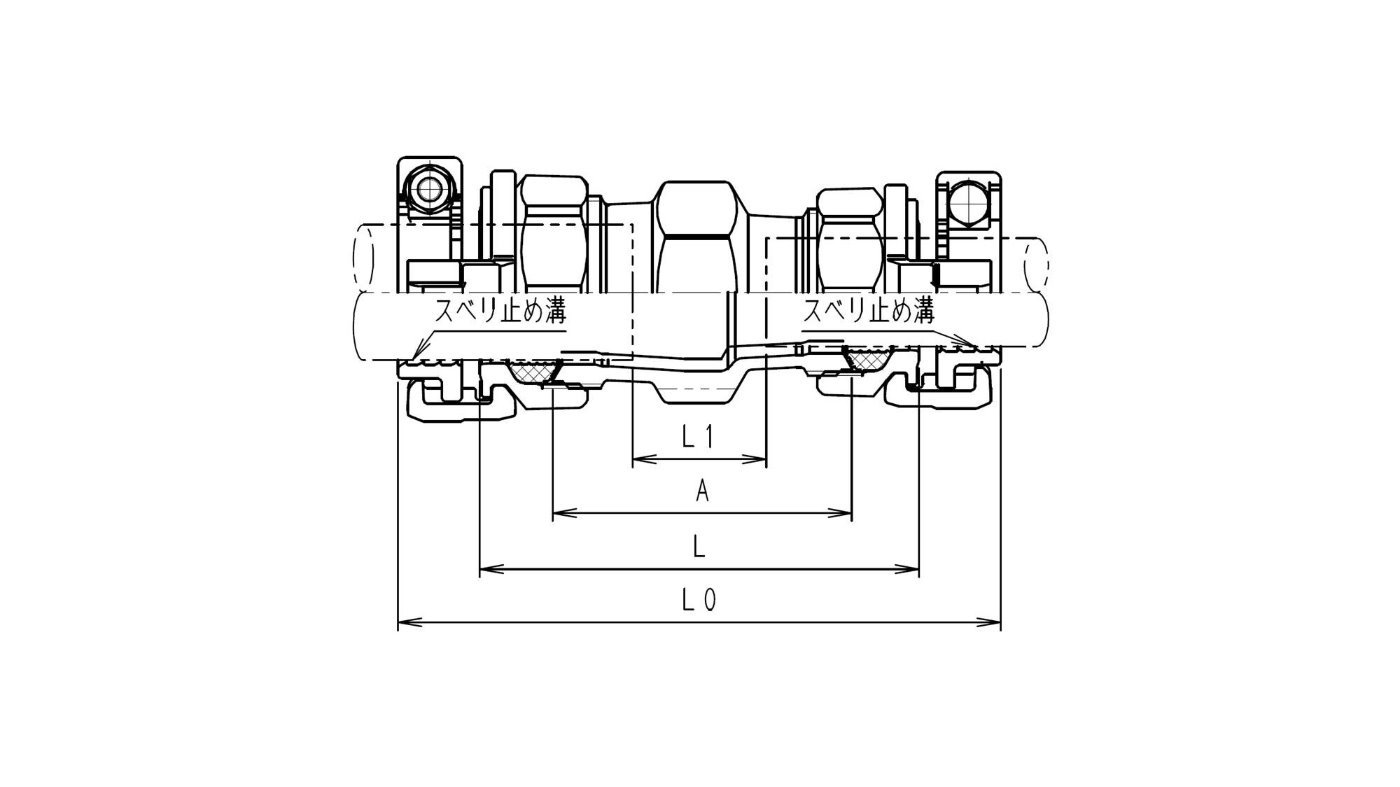

呼び径 各部寸法
A L0 L L1
MAX MIN
P16×V13 85 144 108 44 10
V20×V13 85 148 109 43 10
V20×V16 70 133 94 28 10
V25×V13 90 155 116 50 10
V25×V16 75 140 101 35 10
V25×V20 75 144 102 34 10
V30×V20 75 146 103 31 10
V30×V25 101 174 131 59 10
V40×V20 96 172 126 52 10
V40×V25 100 177 132 57 10
V40×V30 100 180 133 55 10
V50×V20 83 160 114 29 10
V50×V25 110 188 143 58 10
V50×V30 110 191 144 56 10
V50×V40 110 195 146 55 10
